钢结构上怎样安装桥架支架？

（1）电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。

桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支,吊架。

当弯曲半径大于300mm时，还应在弯通中部增设一个支,吊架。

支,吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。

（2）安装门型角钢支架

（3）安装梯型角钢支架

（4）托臂安装：托臂是直接支承托盘,梯架单独固定的刚性部件，托臂有螺栓固定可预埋螺栓，也可采用膨胀螺栓，也可卡接。

电缆桥架型式及品种的选择1,需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

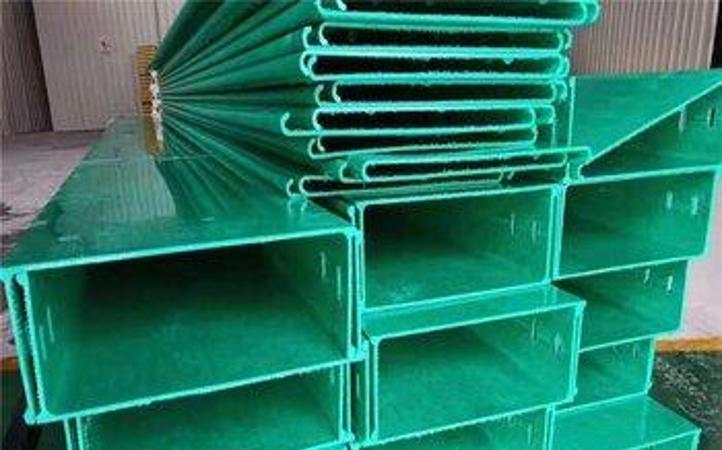

2,强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂,支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3,除上述情况外，可根据现场环境及技术要求选用托盘式,槽式,梯级式,玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4,在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5,大跨距（＞3m）要选用复合型桥架（FB）。

6,户外要选用复合环氧树脂桥架（F）。
